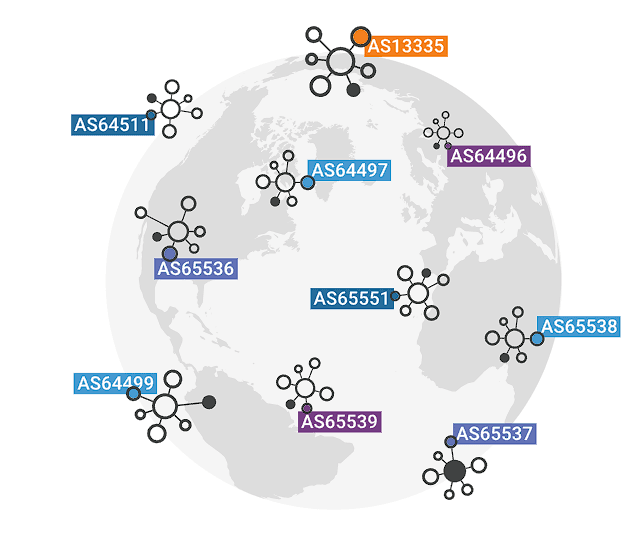

对于全球路由，需要分层以降低复杂度，因此将网络可以划分为一个自治系统 AS。自治系统作为一个整体与外部交流使用 EGP，内部也可以作为一个相对独立的整体采用 IGP 进行交流。

EGP —— BGP（TCP）#

每个 AS 选取出 Agent 作为 AS 的代言人，与其他 AS 的代言人进行沟通，建立 TCP 连接，在此连接基础上建立 TCP 会话，再交换路由信息。采用路径向量路由选择协议，通过这种方式交换的路由信息可以得到一个较为优秀的路由路径（不一定是最优）。仅在开始时交换整个 BGP 路由表，但之后只需要在变化时更新变化部分。包括四种报文：打开，更新，保活以及通知报文。

IGP —— RIP（UDP，应用层）#

基于跳数维护路由表，当跳数为 16 时为不可达。每 30s 广播一次路由更新信息维护路由表。
RIP 最初只知道与自己直连的网络信息。通过每 30s 的 RIP 广播，相邻路由器交换路由表，由此知道距离自己跳数为 1 的网络路由，若干次广播后，信息收敛得到最终路由表。网络故障会出现慢收敛（坏消息传递慢问题）
路由表的每一项由<目的网络N，距离d，下一跳路由地址X>三元组组成，对于交换到的路由信息。
对地址为 X 的路由器传来的内容，修改下一跳为 X，距离 + 1，然后逐条比对已有路由表。

当原来的路由表中没有 N 时，加入。
路由表有 N，下一跳为 X，直接替换。
路由表有 N，但不一条不是 X，比对距离，距离小则替换。

如果 180s 超时没有收到相邻路由表信息，对路由表进行更新，标记为不可达。

IGP —— OSPF（IP 数据报，IP 层）#

OSPF 使用链路状态协议，当链路状态改变或到达一定时间，就使用洪泛法向所有路由器发送信息（通过输出端口发送到相邻路由，再由相邻路由进行转发），发送的信息就是与本路由相邻的所有路由的链路状态。
OSPF 具有五种分组类型：
问候分组（维护可达性，10s 保活，40s 不可达）、数据库描述分组（摘要）、链路状态请求分组（请求详情）、链路状态更新分组（广播）、链路状态确认分组。
具体过程：

路由器刚接入时，使用问候分组得知有那些相邻路由器，并使用数据库描述分组交换自己已有链路的摘要信息。然后路由器使用链路状态请求分组，请求缺少的详细信息。
运行时，路由器链路状态变化就使用链路状态更新分组，用洪泛法广播。其他路由器发送链路状态确认分组进行确认。每隔一段时间刷新这样的状态。
